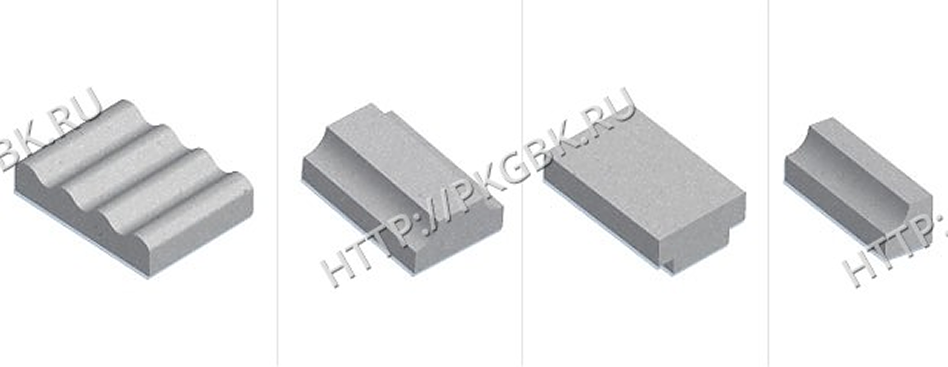

Бетонные блоки для гофрированных труб

Бетонные блоки для гофрированных труб по с.3.501.3-187.10-06 Трансмост

Наименование изделия	Размеры (Д×Ш×В, мм)	Объем, м³	Вес, т	Стоимость, руб.
Блок фундамента Ф1-5-100	1000х675х1100	0,7	1,7	6750
Блок фундамента Ф1-8-120	1200х710х1100	0,87	2,1	8250
Блок фундамента Ф1-10-130	1300х770х1100	0,99	2,4	9500
Блок фундамента Ф1-12-150	1500х850х1100	1,22	2,9	11350
Блок фундамента Ф1-15-165	1650х1000х1100	1,44	3,5	13500
Блок фундамента Ф1-18-190	1900х1000х1100	1,67	4	15700
Блок фундамента Ф1-20-200	2000х1000х1100	1,76	4,2	16350
Блок фундамента Ф1-22-220	2200х1000х1100	2,09	4,7	18750
Блок фундамента Ф1-25-235	2350х1200х1100	2,44	5,9	23100
Блок фундамента Ф2-5-155	1550х675х1100	1,08	2,6	10300
Блок фундамента Ф2-8-185	1850х710х1100	1,32	3,2	12350
Блок фундамента Ф2-10-205	2050х770х1100	1,52	3,7	13800
Блок фундамента Ф2-12-225	2250х850х1100	1,76	4,2	16030
Блок фундамента Ф2-15-255	2550х1000х1100	2,12	5,1	19950
Блок фундамента Ф2-18-285	2850х1000х1100	2,4	5,8	21079
Блок фундамента Ф2-20-305	3050х1000х1100	2,55	6,1	22450
Блок фундамента Ф2-22-325	3250х1000х1100	2,88	6,6	25200
Блок фундамента Ф2-25-355	3550х1200х1100	3,5	8,4	30100
Блок экрана Ф3	1500х1400х300	0,59	1,4	5700
Блок лотка Л-1	490х140х46	0,0022	0,053	250

Бетонные блоки для гофрированных труб – качественные, прочные и долговечные изделия из железобетона, обладающие высокими эксплуатационными характеристиками.

Завод ЖБИ в Санкт-Петербурге «ПК Конструктив» выпускает бетонные блоки различных типоразмеров. Доставка готовой продукции выполняется оперативно в регионы России собственным автотранспортом производителя.



Технические характеристики

Блоки производятся по требованиям ГОСТ 5781-82. В качестве исходного сырья выступают горячекатанная сталь класса А-III, а также стальная конструктивная арматура класса А-I. Применяется бетон тяжелых классов В20 (М250) – В30 (М400). Показатель водонепроницаемости материала - W8-W10, морозостойкости – F200-F300. Параметры плотности – не менее 2200 кг/м³.

Длина изделий варьируется в диапазоне 900-1500 миллиметров, ширина – 1300-4500 миллиметров, высота – 300-1200 миллиметров.

В маркировке указываются число углублений, в которых располагают трубы, диаметр трубного отверстия, длина бетонного блока. Изделие, маркированное как Ф 2-35-90 является фундаментным блоком с двумя углублениями с величиной отверстия в 350 миллиметров и длиной в 90 сантиметров. В обозначении могут присутствовать символы «п/л», которые расшифровываются как «правое/левое».

Маркировка Л-1 читается как «блок лотка первого типоразмера». Второй параметр указывает, какой несущей способностью обладает изделие. Обозначение Ф-3 расшифровывается как «блок экрана третьего типоразмера».



Область применения

Такие блоки из железобетона используют в строительной сфере в процессе создания трубопроводов для пропуска воды, которые прокладываются под авто- и железнодорожными насыпями. Применяется продукция при температуре наружного воздуха до -40◦С в условиях постоянного или периодического водотока. При этом не должно быть наледи. Изделия могут монтироваться в регионах, где возможна повышенная сейсмическая активность силой по шкале Рихтера до девяти баллов.



Особенности монтажа

Трубы для пропуска вод могут устанавливаться в дорожных насыпях, высота которых не превышает четырнадцати метров. Это условие диктуется расчетом устойчивости и прочности гофрированных труб по максимально простой схеме.

Конструкция монтируется на фундаменте: его параметры выбирают в согласии с типом грунта, высотой насыпи, диаметром трубной конструкции, особенностями рельефа участка и условий эксплуатации изделий.



Сделать заказ

Приобретая гофрированные трубы, цена которых указана в прайсе изготовителя, важно также заказать бетонные блоки соответствующих размеров и с заданными техническими характеристиками.

Специалисты предприятия готовы помочь подобрать изделия согласно проектным чертежам заказчика. Обращайтесь по телефону к менеджеру «ПК Конструктив» за квалифицированной консультацией. Задавайте вопросы по электронной почте. Мы направим подробный ответ в ближайшее время.
