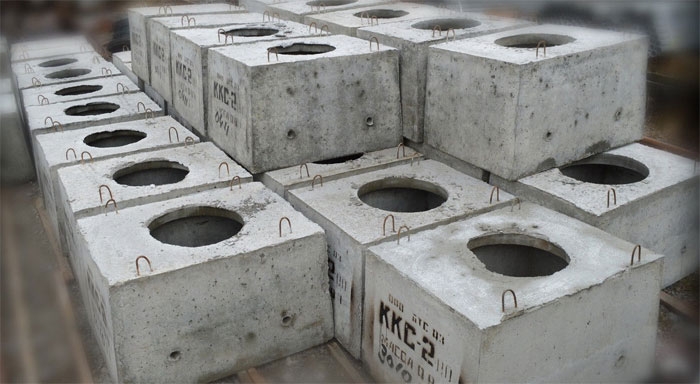

Колодцы ККС: назначение и применение

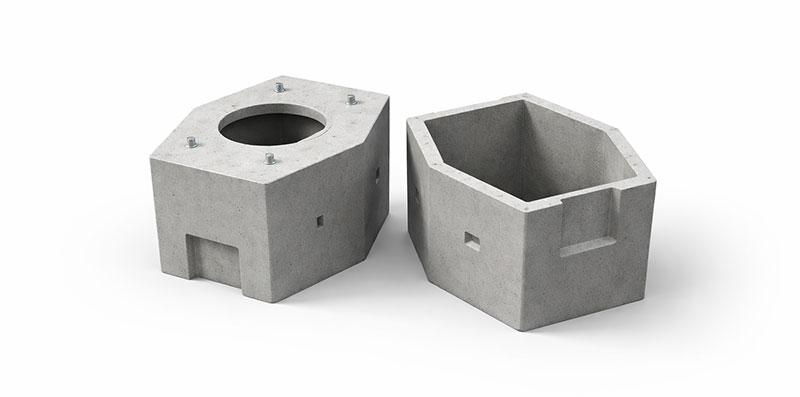

Железобетонные колодцы связи применяются для монтажа, ремонта и обслуживания телефонных, кабельных линий, электрических, телекоммуникационных сетей, они обеспечивают свободный доступ к узловым частям. Изделия изготавливаются в заводских условиях агрегатно-поточным или стендовым методом. Для производства используется тяжелый бетон класса прочности B22.5 (М300). Колодец железобетонный ККС – это сборная конструкция, состоящая из верхней и нижней части, включающих дно, перекрытие, а также боковые стены. В верхнем сегменте имеется отверстие круглой формы (d 600 мм). Над ним монтируется бетонное кольцо и входной люк. Нижняя половина оснащена водосточным приямком, торцевые части – отверстиями для подвода каналов. На стенках предусмотрены ерши для закрепления кронштейнов под оборудование и монтажные серьги для фиксации кабельных блоков.

По виду установки и конфигурации кабельные колодцы ККС классифицируются на:

• проходные – располагаются на прямых участках (с углом кривизны менее 30°);
• разветвительные – устанавливаются в местах пересечения нескольких коммуникационных путей;
• стационарные – ставятся в непосредственной близости к АТС.

Конструкции дополнительно усилены арматурным каркасом из гладкой стальной сетки или рифленой арматурой. Колодцы связи имеют буквенно-числовую маркировку. Цифровой параметр (от 1 до 5) указывает на типоразмер. В зависимости от нагрузки, которую могут выдерживать элементы, они разделяются на легкие и тяжелые.

Колодец ККС1

Изделия четырехугольной формы мелкого заглубления. Предназначены для эксплуатации в условиях воздействия кратковременной транспортной нагрузки, рассчитаны на ввод одного канала трубопровода. Общие размеры колодца ККС1 – (д/ш/в): 1350 х 1060 х 890 мм. Вес – 1,24 т. Объем – 0,496 м3.

Колодец ККС 2

Используется в условиях умеренной нагрузки, имеет шестигранную форму. Подходит для протягивания двух кабельных каналов. Габаритные параметры (д/ш/в): 1350 х 1050 х 1570 мм, масса – 1,8 тонн, объем – 0,72 м3.

Колодец ККС 3

Колодцы данного типа имеют 8-угольную форму. Они имеют два вводных канальных отверстия на торцевых и 4 ниши на боковых гранях. Могут эксплуатироваться в слабоагрессивных условиях, монтируются под автотрассами. Основные технические характеристики:

• габаритные параметры (д/ш/в): 1950 х 1160 х 1810 мм;
• допустимое количество каналов: от 3 до 6;
• количество вводных каналов – до шести;
• вес – 2,6 тонны, объем 1,04 м3.

Колодец ККС 4

Конструкции рассчитаны на 12 каналов (максимально). Размешаются под автомагистралями. Выдерживают нагрузку до 80 тонн. Размеры (д/ш/в): 2390 х 1300 х 200 мм. Вес 4т, объем – 1,6 кубометров.

Колодец ККС 5

Наиболее крупная модификация кабельного колодца. Используется для организации сложных кабельных трасс под пешеходными зонами и проезжей частью. Позволяют вводить одновременно до 24 каналов. Размерные показатели (д/ш/в): 2900 х 1600 х 2050, объем 2,72 м3, вес – 6,8 т.
